 扩大 |
用途 | 各种胶管装配用胶管夹 | |
|---|---|---|---|
| 材质 | 胶管夹：不锈钢SUS304 壳体：不锈钢SUS304 螺钉：不锈钢SUS304 安全盖：PE |
||
| 规格 | |||
| 其它 |

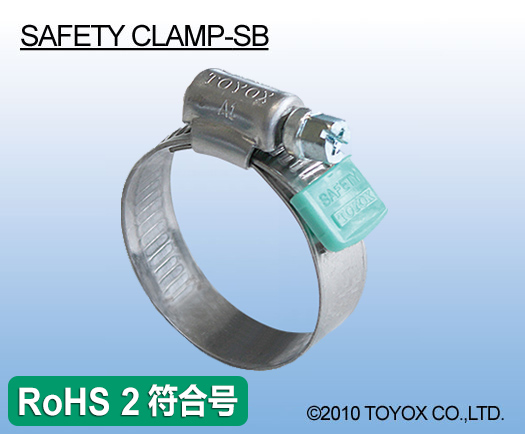

胶管夹的特征
| 【不易生锈】 | 由100%不锈钢制成，不易生锈。 |
| 【安全】 | 可使用十字螺丝刀，不易打滑所以十分安全。 附安全盖，可防止胶管夹前端破损。 胶管夹带的内侧很光滑，不易损坏胶管。 |
| 【提高作业效率】 | 只要轻轻的扭转，就能有很好的密封性。 |
| *不锈钢材质SB型胶管夹为符合RoHS2修订版标准的产品。 |
胶管夹规格表
| 型号 | 工作 范围 |
适用胶管尺寸(内径 mm) | 最大紧固扭矩 | 内含数量 | 包装单位 | |||||
| 外径 (mm) |
TOYORON | TOYO SPRING |
ARROW | HIT RUN |
抽吸 | 送排水 | N・m | (个) | (个) | |
| SB-12 | 8～12 | 4・6 | 6 | 3.5 | 10 | 100 | ||||
| SB-15 | 10～15 | 8・9 | 8・9 | 6.5・8 | 8.3 | 3.5 | 10 | 100 | ||
| SB-17 | 11～17 | 9・10 | 9 | 8・9.5 | 11 | 3.5 | 10 | 100 | ||
| SB-20 | 13～20 | 12 | 12 | 13.7 | 3.5 | 10 | 100 | |||
| SB-22 | 16～22 | 15 | 15 | 13 | 13.7 | 3.5 | 10 | 100 | ||
| SB-25 | 18～25 | 15 | 15 | 19 | 5.0 | 10 | 100 | |||
| SB-30 | 22～30 | 19・21.5 | 19 | 5.0 | 10 | 100 | ||||
| SB-35 | 25～35 | 25 | 25 | 25 | 5.0 | 10 | 100 | |||
| SB-40 | 27～40 | 32 | 5.0 | 10 | 50 | |||||
| SB-45 | 30～45 | 32 | 32 | 40 | 5.0 | 10 | 50 | |||
| SB-50 | 35～50 | 38 | 38 | 38 | 5.0 | 10 | 50 | |||
| SB-55 | 40～55 | 50 | 6.0 | 10 | 50 | |||||
| SB-60 | 45～60 | 45 | 6.0 | 10 | 50 | |||||
| SB-70 | 55～70 | 50 | 50 | 50 | 65 | 6.0 | 10 | 50 | ||
| SB-80 | 60～80 | 63 | 63 | 65 | 75 | 6.0 | 10 | 20 | ||
| SB-90 | 70～90 | 63 | 63 | 6.0 | 10 | 20 | ||||
| SB-100 | 85～100 | 75 | 75 | 75 | 6.0 | 10 | 20 | |||
| SB-110 | 95～110 | 90 | 90 | 100 | 7.0 | 10 | 20 | |||
| SB-120 | 105～120 | 100 | 100 | 7.0 | 10 | 20 | ||||
* 胶管夹宽度：SB-12～SB-22为9mm，SB-25～SB-120为13mm
