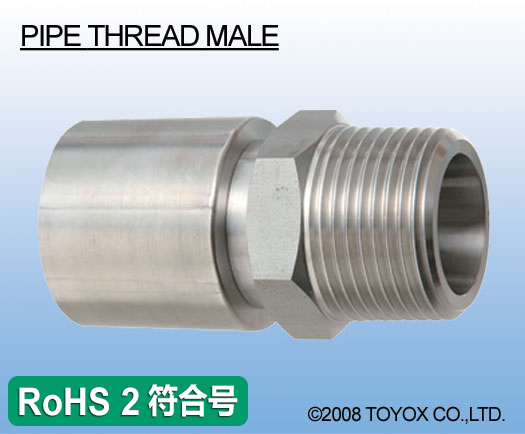

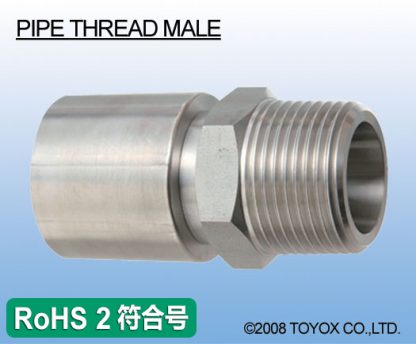

用途 | 用于工厂设备配管，各种机器组装用接头（东洋克斯胶管专用接头） * 因螺纹部位有高低差，故不适合用于食品等配管 可能会对食品的卫生方面有影响 * 此产品不单独销售 |
|
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | 管接头：SUS304 套筒：SUS304 |
||
| 规格 | |||
| 其它 |
接头的特点
| · 使用注意事项 | |
|---|---|
| 【耐腐蚀】 | 不锈钢制成，耐腐蚀，十分卫生，可安心使用。 |
| 【防漏、防脱】 | 胶管和接头之间为液体不易积留的构造，十分卫生，可安心使用。 |
| 【安全、寿命长】 | 独特的套筒设计使内管不易切断，因而安全且寿命长。 |
| TOYOSILICONE胶管系列紧固产品属于FDA注册产品。 该产品附有注意事项，请在使用前进行确认。 |
|
| *螺纹管接头（外螺纹）为符合RoHS2修订版标准的产品。 | |
接头规格表(TOYOSILICONE胶管系統)
| 紧固接头 | 接头 型号 |
螺栓规格 | 接头尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|
| 管用锥形螺栓接头 | D | I | L | HEX | |||
| 1 | 2 | ||||||
  |
H01-9 | R3/8 | 7.5 | 15.0 | 60.0 | 17.0 | – |
| H01-12 | R1/2 | 10.5 | 18.0 | 63.0 | 22.0 | – | |
| H01-19 | R3/4 | 16.5 | 20.0 | 69.0 | 27.0 | – | |
| H01-25 | R1 | 22.0 | 22.0 | 73.0 | 35.0 | – | |
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| 紧固接头 | 接头 型号 |
接头 规格 |
适用胶管型号 | ||||
| 管用锥形螺栓接头 | TOYO SILICONE ( 耐热、食品胶管 ) |
HYBRID TOYO SILICONE ( 耐高温、食品胶管 ) |
TOYO SILICONE-S ( 耐高温、食品胶管 ) |
TOYO SILICONE-S2 ( 耐高温、食品胶管 ) |
TOYO SILICONE-P ( 耐高温、食品胶管 ) |
||
 |
 |
 |
 |
 |
|||
| FDA登记号 | FDA登记号 | FDA登记号 | FDA登记号 | FDA登记号 | |||
|
H01-9 | R3/8 | TSI-9 | – | – | – | – |
| H01-12 | R1/2 | TSI-12 | HTSI-12 | – | – | TSIP-12 | |
| H01-19 | R3/4 | TSI-19 | HTSI-19 | TSIS-19 | TSIS-19 | TSIP-19 | |
| H01-25 | R1 | TSI-25 | HTSI-25 | TSIS-25 | TSIS-25 | TSIP-25 | |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度=mm | 容许范围=mm | |
| ～499 | +10 | 0 |
| 500～999 | +15 | 0 |
| 1000～1999 | +20 | 0 |
| 2000～4999 | +1.0% | 0 |
| 5000～ | +2.0% | 0 |
