 扩大 |
用途 | 食品、饮料、药品等机械及设备配管用接头 | |
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | 内接头：SCS16（SUS316L同级别） 盖形螺母：SCS13（SUS304同级别） 套管：硬质树脂 垫圈：硅橡胶 |
||
| 规格 | |||
| 其它 |
接头的特点
| · 使用说明书 | |
|---|---|
【不易泄漏、不易脱落】 |
采用特殊套管结构，将胶管切切实实地固定，彻底消除流体泄漏和胶管脱落。 |
| 【省力化】 | 无需加强紧固作业，减少维修检查次数。 |
| 【作业标准化】 | 采用盖型螺母紧固，无需进行难操作的胶管夹位置对应及扭矩管理，实现了标准化作业。 |
| 【安全卫生】 |
因采用液体不易积留的管接头形状，很卫生，最适于输送食品、饮料。 |
| 【可以现场施工】 | 与紧固产品不同，可在现场对胶管长度进行调节。 |
| 【减少废弃物】 | 由于接头主体可进行再利用，所以既可减少废弃物，又可节省经费。 |
| 【风险应对策略】 | 不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的灾后重建作业。 |
| 注意：TOYOCONNECTOR进行再利用时，请务必先在螺丝部分涂抹市面销售的润滑剂（极压润滑脂）之后，再拧紧盖形螺母。 | |
| *TOYOCONNECTOR TC3-FG接头为符合RoHS2修订版标准的产品。 | |

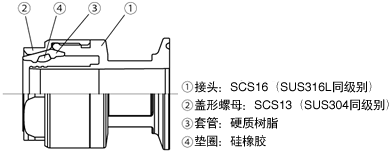

构造解析 |
接头规格表
| 接头外观 | 尺寸图 | |||||||||

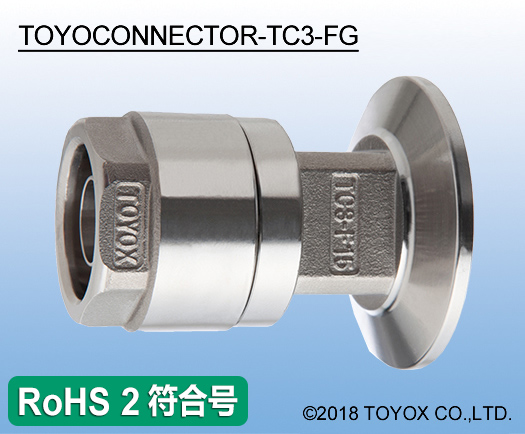

 TC3-FG型 |
 |
|||||||||
| 接头型号 | 接头规格 | 尺寸（mm） | 重量 | 包装 单位 |
||||||
| L | φd1 | 二面幅 | A | B | C | HEX | g | 个 | ||
|
TC3-FG15-1S
|
1S
|
58.5
|
13.0
|
24.0
|
50.5
|
43.5
|
23.0
|
31
|
238
|
10
|
|
TC3-FG19-1S
|
1S
|
60.5
|
17.0
|
27.0
|
50.5
|
43.5
|
23.0
|
36
|
290
|
10
|
|
TC3-FG25-1S
|
1S
|
66.0
|
22.5
|
30.0
|
50.5
|
43.5
|
23.0
|
42
|
392
|
10
|
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| TOYOCONNECTOR TC3-FG | 适用胶管 | |||||
 |
TOYOFOODS ( 食品、耐油胶管 ) |
HYBRID TOYOFOODS ( 食品、耐油胶管 ) |
TOYOFOODS-S ( 食品、耐油胶管 ) |
TOYOFOODS ( 食品、耐油胶管 ) |
TOYOFOODS-S ( 食品、耐油胶管 ) |
|
| TFB | HTF | TFS | TFB | TFS | ||
 |
 |
 |
 |
 |
||
| 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
| 食品适用 | 食品适用 | 食品适用 | 食品适用 | 食品适用 | ||
| 耐熱 | 耐熱 | 耐熱 | 耐熱 | 耐熱 | ||
| 耐油 | 真空 | 真空 | ||||
| 接头材质：不锈钢 | ||||||
| 型号 | 接头规格 | |||||
| TC3-FG15型 | 1S | ○ | ○ | – | ○ | – |
|---|---|---|---|---|---|---|
| TC3-FG19型 | 1S | ○ | ○ | – | ○ | – |
| TC3-FG25型 | 1S | ○ | ○ | ○ | ○ | ○ |
| TOYOCONNECTOR TC3-FG | 适用胶管 | |||
|
TOYORING-F ( 食品、耐油胶管 ) |
ECORON ( 食品、药品用胶管 ) |
ECORON-S ( 食品、药品用胶管 ) |
|
| TGF | EC | ECS | ||
 |
 |
 |
||
| 氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | ||
| 食品适用 | 食品适用 | 食品适用 | ||
| 耐熱 | 室内专用 | 室内专用 | ||
| 真空 | 耐药品 | 耐药品 | ||
| 接头材质：不锈钢 | 真空 | |||
| 型号 | 接头规格 | |||
| TC3-FG15型 | 1S | ○ | ○ | – |
|---|---|---|---|---|
| TC3-FG19型 | 1S | ○ | ○ | – |
| TC3-FG25型 | 1S | ○ | ○ | ○ |
| TOYOCONNECTOR TC3-FG | 适用胶管 | |||
|
TOYOFUSSO ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-E ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-S ( 耐药品、耐溶剂胶管 ) |
|
| FF | FFE | FFS | ||
 |
 |
 |
||
| 氟 | 氟 | 氟 | ||
| 食品适用 | 食品适用 | 食品适用 | ||
| 耐药品 | 耐药品 | 耐药品 | ||
| 非粘附性 | 非粘附性 | 非粘附性 | ||
| 接头材质：不锈钢 | 防静电 | 真空 | ||
| 型号 | 接头规格 | |||
| TC3-FG15型 | 1S | ○ | ○ | ○ |
|---|---|---|---|---|
| TC3-FG19型 | 1S | ○ | ○ | ○ |
| TC3-FG25型 | 1S | ○ | ○ | ○ |
交换用部件一览 * TC3-FG的交换用部件与TC3-F和TC3-CS兼用。
交換用套管组件 |
||
| 型号 | 适合TOYOCONNECTOR的型号 | 包装单位 |
|---|---|---|
| 个 | ||
| TC3-FG15-RSS | TC3-FG15型 | 10 |
| TC3-FG19-RSS | TC3-FG19型 | 10 |
| TC3-FG25-RSS | TC3-FG25型 | 10 |
安装方法
| 1 | 请在转动盖形螺母的同时将其从管接头处取下来。 |  |
| 2 | 将胶管套上盖形螺母，再套上TC3-FG型的带垫圈套管。 |  |

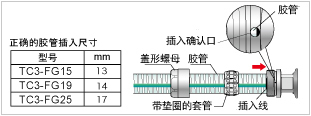

| 3 | 请将胶管插入管接头。 事先按照下表中“正确的胶管插入尺寸”在胶管上画好标记线，就能正确地进行胶管插入操作。 此外如右图所示，还可通过插入确认口进行确认。 |
 |

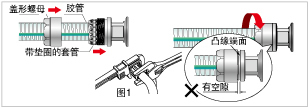

| 4 | 如图1所示，将管接头的平坦部位用“活动（可调）扳手”进行固定，拧上盖形螺母，直至完全拧紧。 |  |
安装工具
| 最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。 |
 |
