 扩大 |
用途 | 食品、饮料、药品等机械及设备配管用接头 | |
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | 盖形螺母：SCS13（SUS304同级别） 套管：PVDF 内接头：SCS16（SUS316L） | ||
| 规格 | |||
| 其它 |
接头的特点
| · 使用说明书 | |
|---|---|
| 【不易泄漏、不易脱落】 | 采用盖形螺母式结构，将胶管切切实实地固定，彻底消除流体泄漏和胶管脱落。 |
| 【作业标准化】 | 最后拧上盖形螺母，标志着整个作业的完成。 可以避免因人工操作而产生的作业差异，使操作更加明确化。 |
| 【可以再利用】 | 与紧固接头不同，本产品可被反复使用，因此十分经济。 |
| 【安全卫生】 | 因采用液体不易积留的管接头形状，很卫生，最适于输送食品，饮料。由于是不锈钢（SUS316L，SUS304）和氟类树脂制，因而既不易生锈又卫生。 |
| 【减少废弃物】 | 由于接头主体可进行再利用，所以既可减少废弃物，又可节省经费。 |
| 【节省清洗时间】 | 因采用液体不易积留的管接头形状，所以无需进行分解清洗，大大缩短了清洗时间。 |
| 【可以现场施工】 | 与紧固接头不同，本产品可根据现场胶管的长度，进行配管施工。 |
| 注意：TOYOCONNECTOR进行再利用时，请务必先在螺丝部分涂抹市面销售的润滑剂（极压润滑脂）之后，再拧紧盖形螺母。 | |
| *TOYOCONNECTOR TC3-FSG接头为符合RoHS2修订版标准的产品。 | |
构造解析 |
接头规格表

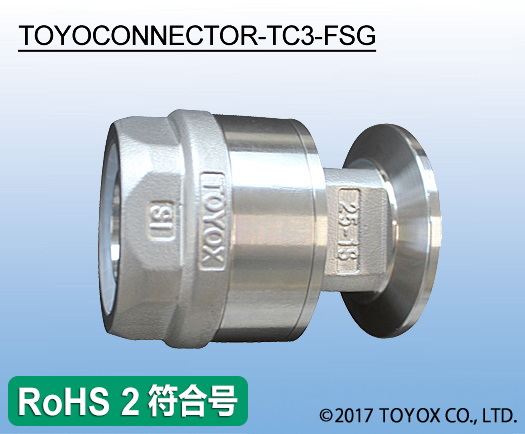

| 接头外观 | 尺寸图 | ||||||||||||
 TC3-FSG |
 |
||||||||||||
| 接头型号 | 适用胶管内径 (mm) | 工作温度范围 | 接头规格 | 尺寸 (mm) | 重量 | 包装单位 | |||||||
| ℃ | L | φｄ１ | 二面幅 | A | B | C | HEX | g | Pieces | ||||
| 近期发售 TC3-FSG9-8A |
9 | -30 ～ 140 | 金属箍接头 | 8A | 55.5 | 6.9 | 21.0 | 34.0 | 27.5 | 10.5 | 24.2 | 177 | 20 |
| 近期发售 TC3-FSG12-10A |
12 | 10A | 56.5 | 10.1 | 21.0 | 34.0 | 27.5 | 14.0 | 27 | 196 | 20 | ||
| TC3-FSG15-15A | 15 | 15A | 57.5 | 13.3 | 21.0 | 34.0 | 27.5 | 17.5 | 30.8 | 212 | 20 | ||
| TC3-FSG15-1S | １S | 59.0 | 13.3 | 27.0 | 50.5 | 43.5 | 23.0 | 30.8 | 283 | 10 | |||
| TC3-FSG19-15A | 19 | 15A | 59.5 | 16.9 | 21.0 | 34.0 | 27.5 | 17.5 | 35.8 | 248 | 10 | ||
| TC3-FSG19-1S | １S | 61.0 | 16.9 | 27.0 | 50.5 | 43.5 | 23.0 | 35.8 | 317 | 10 | |||
| TC3-FSG25-1S | 25 | 1S | 64.5 | 22.8 | 27.0 | 50.5 | 43.5 | 23.0 | 43.8 | 407 | 10 | ||
| 近期发售 TC3-FSG25-1.5S |
1.5S | 65.5 | 22.8 | 35.0 | 50.5 | 43.5 | 35.7 | 43.8 | 434 | 10 | |||
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| TOYOCONNECTOR-TC3-FSG | 适用胶管 | ||||
 |
TOYOSILICONE | HYBRID TOYOSILICONE | TOYOSILICONE-P | TOYOSILICONE-S | |
| TSI | HTSI | TSIP | TSIS | ||
 |
 |
 |
 |
||
| 硅橡胶制 | 硅橡胶制 | 硅橡胶制 | 硅橡胶制 | ||
| 耐熱 | 耐熱 | 耐熱 | 耐熱 | ||
| 绝缘 | 绝缘 | 绝缘 | 绝缘 | ||
| 食品适用 | 食品适用 | 食品适用 | 食品适用 | ||
| 接头材质：SUS | 真空 | 真空 | 真空 | ||
| 型号 | 接头规格 | ||||
| 近期发售 TC3-FSG9-8A |
8A | ○ | |||
|---|---|---|---|---|---|
| 近期发售 TC3-FSG12-10A |
10A | ○ | ○ | ○ | |
| TC3-FSG15-15A | 15A | ○ | ○ | ○ | |
| TC3-FSG15-1S | 1S | ○ | ○ | ○ | |
| TC3-FSG19-15A | 15A | ○ | ○ | ○ | ○ |
| TC3-FSG19-1S | 1S | ○ | ○ | ○ | ○ |
| TC3-FSG25-1S | 1S | ○ | ○ | ○ | ○ |
| 近期发售 TC3-FSG25-1.5S |
1.5S | ○ | ○ | ○ | ○ |
交换用部件一览
| 更换用套管组件 | |
 |
|
| 型号 | 包装单位 |
| 个 | |
| 近期发售 TC3-FSG9-S |
20 |
| 近期发售 TC3-FSG12-S |
20 |
| TC3-FSG15-S | 20 |
| TC3-FSG19-S | 10 |
| TC3-FSG25-S | 10 |
TOYOCONNECTOR为TOYOX胶管专用接头。若用于其他公司的胶管，则不能保证可以彻底发挥或完整保持该接头的工作性能。
安装方法
| 1 | 将盖形螺母从管接头处取下来。 |  |
| 2 | 将胶管套上盖形螺母。 |  |
| 3 | 将胶管完全插入管接头。 *一边确认套管底面的针与管接头的针孔位置是否对应，一边将胶管插入胶管口的顶部。  |
 |
| 4 | 拧上盖形螺母，直至完全拧紧。 *配管时，请使用市面销售的食品螺丝钳进行固定。 *安装时请勿让胶管弯曲缠绕。 |
 |
安装工具
| 最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。 |
 |
