注意！
① 非极性有机溶剂（苯、甲苯及正己烷等）、卤代烃（氯甲烷、三氯乙烷等）、高浓度强酸、强碱、矿物油及水蒸气不能长时间使用；70℃以上的动植物油禁止使用。另外，用水蒸气清洗时，请在饱和水蒸气压力为0.2MPa（120℃）以内的条件下进行快速清洗。
② 请不要将其用在超过100℃的高温热水中。因为会发生胶管加强材（线）变脆，胶管破裂而造成受伤、烫伤等二次被害的可能。
| 【高耐热性】 | 可耐120℃以内的高温流体。 可减少由于高温导致的胶管硬化、劣化，使胶管使用寿命更长，从而减少生产故障。 同时提供温度调节机专用3m接头加固产品。 |
| 【方便确认流体】 | 胶管透明性好，可以确认流体，使用安心。 |
| 【高绝缘性】 | 绝缘性比氯乙烯胶管高，适用于半导体和电器行业 |
| 【特殊加强构造、防破裂】 | 独特加强构造，杜绝接头边缘的脱丝破裂，使用安全、安心。 |
| 【轻量、作业轻松】 | 比普通橡胶管的重量轻，提高作业效率 |
| *TOYOSILICONE THERMO HOSE为符合RoHS2修订版标准的产品。 | |
| *使用专用接头可以防止流体泄漏和胶管脱落，使用安全。 减少生产故障和检查维修次数，提高生产效率。 |
|
| 能耐120℃高温，耐热性能优越，和氯乙烯胶管、橡胶管相比，不易硬化且使用寿命长。最适用于温度调节机等各种耐热用途的配管！使用专业接头，可以防漏防脱，提高生产效率！ |
|
通过动画来对比验证
构造解析
各尺寸规格表
| 型号 | 内径×外径 | 工作压力 | 工作温度 范围 |
长度 毛重 |
长度 | 最小弯曲 半径 |
加强构造 | 包装 | 颜色 |
| mm | MPa | ℃ | kg/巻 | m | mm | ||||
| TSITH – 6 | 6.3×12.3 | 0～1.0 | －30～120 | 4.6 | 40 | 80 | 特殊编织 | 硬纸盒 | 奶白色带橙线 |
| TSITH – 9 | 9.5×16 | 0～1.0 | 6.4 | 40 | 100 | ||||
| TSITH – 12 | 12.7×19.5 | 0～0.5 | 4.1 | 20 | 130 | ||||
| TSITH – 15 | 15.9×24 | 0～0.5 | 6.2 | 20 | 150 | ||||
| TSITH – 19 | 19 ×28 | 0～0.5 | 8.2 | 20 | 180 | ||||
| TSITH – 25 | 25.4×35.5 | 0～0.5 | 11.8 | 20 | 220 |

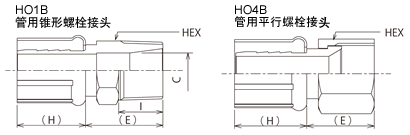

TOYOSILICONE THERMO HOSE 螺纹管接头紧固产品
| ◎防止流体泄漏和胶管脱落，使用安全！ 减少生产故障，提高生产效率！ |
 |
接头型号 | 胶管型号 | 螺纹规格 | 尺寸 | ||||
| D | E | H | I | HEX | ||||
| HO1B-9 | TSITH-9 | R3/8 | 7 | 26 | 20 | 15 | 17 | |
| HO1B-12 | TSITH-12 | R1/2 | 9.5 | 31 | 23 | 20 | 22 | |
| HO1B-19 | TSITH-19 | R3/4 | 15 | 35 | 31 | 20 | 27 | |
| HO1B-25 | TSITH-25 | R1 | 20.5 | 37 | 31 | 22 | 35 | |
| HO4B-9 | TSITH-9 | G3/8 | 22 | 20 | 19 | |||
| HO4B-12 | TSITH-12 | G1/2 | 25 | 23 | 24 | |||
| HO4B-19 | TSITH-19 | G3/4 | 29 | 31 | 30 | |||
| HO4B-25 | TSITH-25 | G1 | 33 | 31 | 38 | |||
| 材质：管接头（黄铜）、接头套筒(铝) |  |
|
 |
注意 | |
| 因螺纹部位有高低差，故不适合用于食品等配管。 | ||
| 胶管装配长度的容许范围（根据JISB8360） |
| 装配的长度=mm | 容许范围=mm | |
| ～499 | +10 | 0 |
| 500～999 | +15 | 0 |
| 1000～1999 | +20 | 0 |
| 2000～4999 | +1.0% | 0 |
| 5000～ | +2.0% | 0 |
 |
TOYOSILICONE THERMO HOSE用接头规格 |
  |
◎防止流体泄漏和胶管脱落，使用安全！减少生产故障，提高生产效率！
◎可在现场对胶管长度进行调节 |
 |
型号 | 对应胶管 | 螺纹规格 | 尺寸 | 重量 | 包装 单位 |
|||
| L | φd1 | HEX1 | HEX2 | g | 个 | ||||
| TC3-SS9-R3/8 | TSITH-9 | R3/8 | 48.0 | 6.9 | 30.0 | 24.2 | 133 | 20 | |
| TC3-SS12-R1/2 | TSITH-12 | R1/2 | 53.0 | 10.1 | 32.0 | 27.0 | 178 | 20 | |
| TC3-SS15-R1/2 | TSITH-15 | R1/2 | 55.0 | 13.3 | 36.0 | 30.8 | 217 | 20 | |
| TC3-SS19-R3/4 | TSITH-19 | R3/4 | 59.5 | 16.9 | 41.0 | 35.8 | 290 | 10 | |
| TC3-SS25-R1 | TSITH-25 | R1 | 66.0 | 22.9 | 50.0 | 43.8 | 438 | 10 | |
| 材料：SCS13（SUS304同级别）（盖形螺母）、SCS16（SUS16L）（接头）、PVDF（套管） |
|
交换用部件规格 交换用套管 |
 |
|
|
注意 |
| 因螺纹部位有高低差，故不适合用于食品等配管。 *可能会对食品的卫生方面有影响。 |
